Tam Dalga Boyu UHF Kübik Quad Anteni: Yüksek Kazançlı Anten Rehberi

📡 Giriş

Bu antenle tanışmamı sağlayan sevgili TA3BS “Antenci Dede” Hasan Tahsin Demirarslan amcaya gönülden teşekkür ederim.

Tam dalga boyu UHF Kübik Quad anteni, amatör telsizcilikte ve bazı profesyonel uygulamalarda tercih edilen, yüksek kazançlı ve dayanıklı bir yönlü anten türüdür.

Bu yazıda:

Antenin tarihçesi
Teorik yapısı
Kazanç değerleri
Yapım malzemeleri ve hesaplama formülü detaylıca ele alınacaktır.

📜 Kökeni

Kübik Quad anteni, ilk kez 1942 yılında Clarence C. Moore tarafından geliştirilmiştir.

Yagi-Uda antenlere alternatif olarak tasarlanmış; özellikle tropikal iklimlerde, Yagi antenlerin kırılganlığına çözüm olarak ortaya çıkmıştır.

📘 Anten Teorisi

Kübik Quad, tam dalga boyunda kapalı döngülerden oluşur. Bu döngüler:

Elektromanyetik dalgaları daha verimli yayar.
İki veya daha fazla elemanla kullanıldığında, faz farkı ile yönlü kazanç sağlar.

🔍 Teorik yapı: her çerçeve 4 kenarlı (quad) bir halka oluşturur.

📈 Anten Kazancı

Kübik Quad antenler:

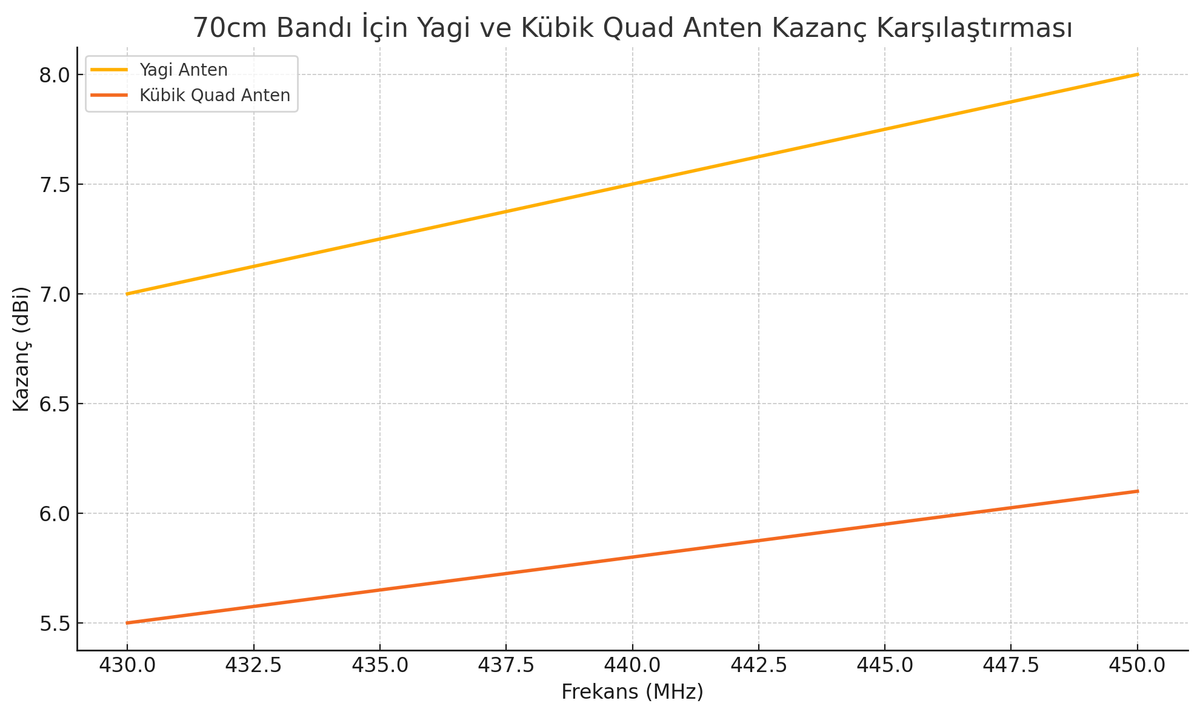

Aynı sayıda eleman içeren Yagi antenlerden yaklaşık 2 dB daha fazla kazanç sunar.
Tek çift elemanlı bir modelde kazanç 8–10 dBi,
Çok elemanlı modellerde 12–15 dBi’ye kadar çıkabilir.

🧩 “Kübik Quad” Ne Demek?

“Kübik”: Antenin 3 boyutlu çerçeve (küp) yapısından gelir.
“Quad”: Her elemanın 4 kenarı olduğuna işaret eder.
Bu tasarım, antenin elektromanyetik performansını artırır.

🔧 Anten Tasarımı

Kübik Quad anten UHF bandında tipik olarak şu şekilde yapılır:

Temel Malzemeler:

Eleman Açıklama

İletken tel Döngüleri oluşturur.

Fiberglas / PVC boru Çerçeve desteği sağlar.

Boom Tüm yapıyı birleştirir.

Besleme hattı Koaksiyel kablo (örnek: RG58)

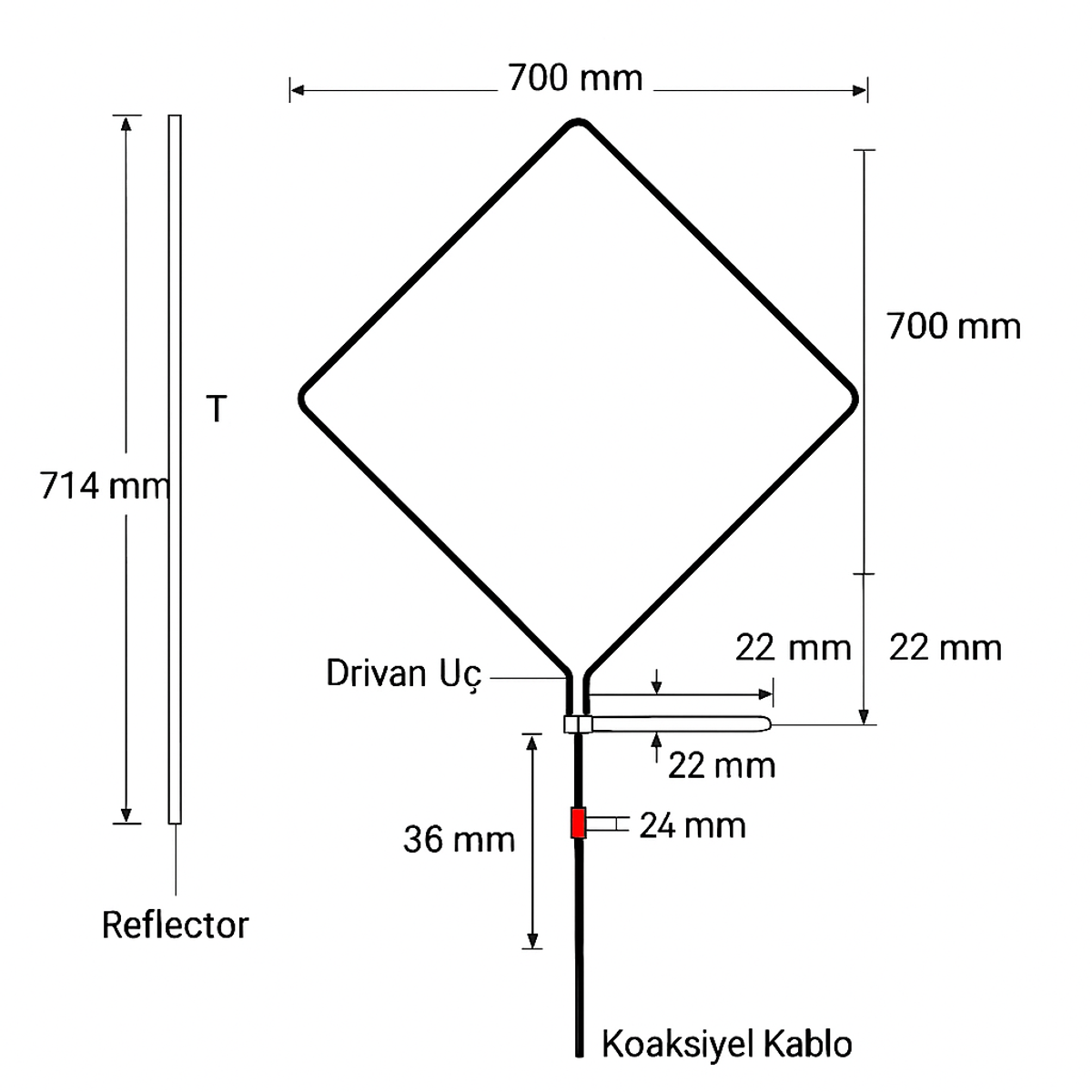

Anten Elemanları:

🎯 Sürücü (Driven Element): Besleme noktasıdır.
🛡️ Reflektör (Reflector): Geri yansıyan sinyalleri engeller.
🚀 Direktör (Director): Yayılım yönünü artırır.

📏 Anten Hesaplamaları

Kübik Quad antenlerde her bir çerçevenin kenar uzunluğu şu formülle hesaplanır:

🔢 Formül:

L=300f×0.25L = \frac{300}{f} \times 0.25

📌 Burada:

L: Kenar uzunluğu (metre)
f: Frekans (MHz)

Örnek:

435 MHz için hesaplama:

L=300435×0.25=0.172 metreL = \frac{300}{435} \times 0.25 = 0.172 \text{ metre}

Yani, her bir kenar yaklaşık 17.2 cm olmalıdır.

🏁 Sonuç

Tam dalga boyu UHF Kübik Quad anteni, yüksek performans isteyen amatör telsizciler için mükemmel bir tercihtir:

✅ Yüksek kazanç ✅ Düşük gürültü seviyesi ✅ Dayanıklı yapı 🔧 Basit malzemelerle, doğru hesaplamalar yapılarak evde inşa edilebilir. Deneyimli ya da yeni başlayan bir amatör telsizci olun, bu anten sizi memnun edecektir.
