Moxon Anten: Kompakt ve Etkili Yönlü Anten Tasarımı

🎯 Giriş: Moxon Anten Nedir?

Moxon anten, sınırlı alanlarda çalışan amatör telsizciler için kompakt, yönlü ve yüksek verimli bir anten çözümüdür. Adını mucidi Les Moxon (G6XN)'dan alan bu anten, düşük SWR, yüksek ön/arka oranı (F/B) ve kompakt tasarımı ile dikkat çeker.

🔍 Moxon Antenin Yapısı ve Çalışma Prensibi

Moxon anten, klasik bir Yagi anten mantığında çalışır ancak daha kompakt bir yapıya sahiptir. Anten iki ana parçadan oluşur:

Sürücü eleman (Driven element): Sinyali ileten ana elemandır.
Reflektör eleman (Reflector): Sinyalin tek yönde yayılmasını sağlar.

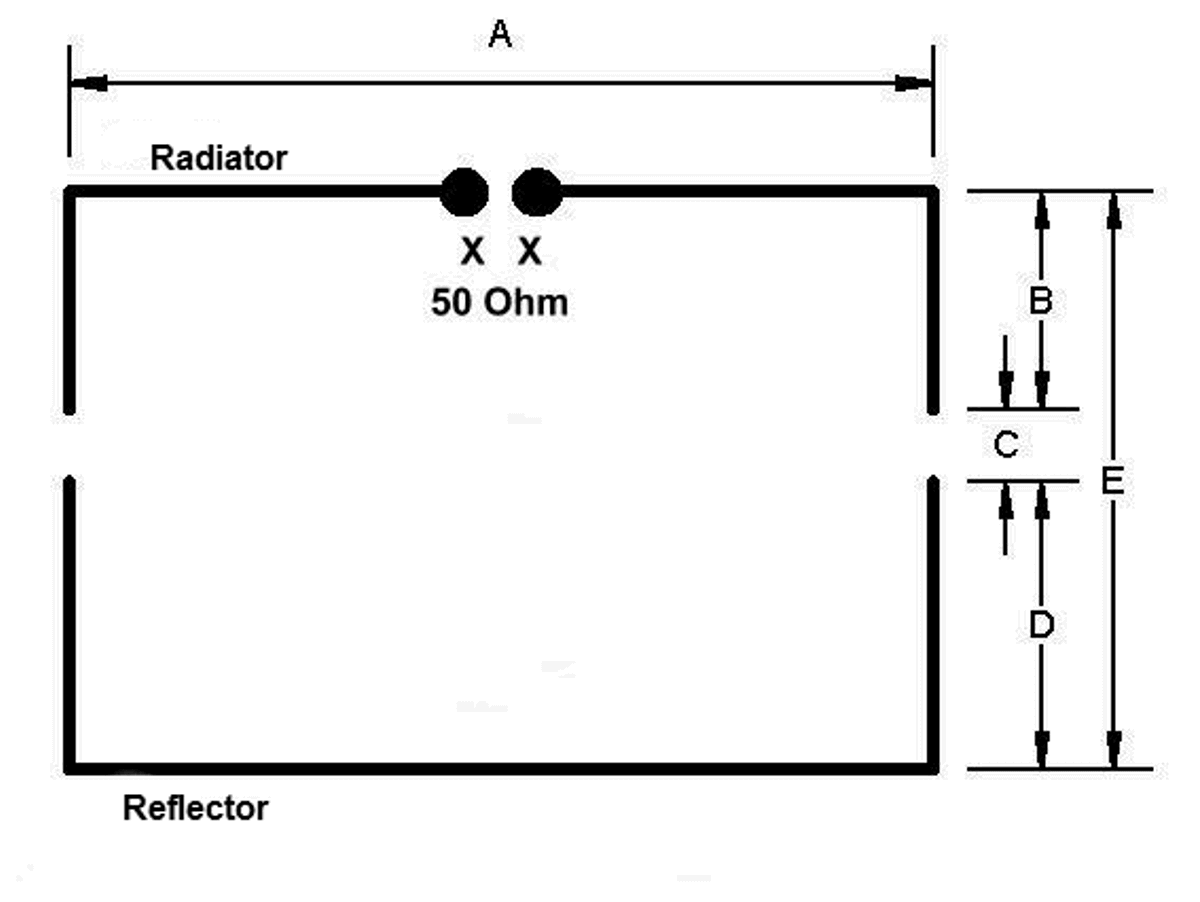

Bu iki eleman, uçları bükülerek dikdörtgen formu oluşturur. Bu form, fazladan kazanç ve yönlü performans sağlar. 🧠 Not: İdeal bir Moxon anten, yönlü performans ile birlikte düşük parazit alımı sunar.

✅ Moxon Antenin Avantajları

Avantaj Açıklama

📏 Kompakt Tasarım Yagi antenlere göre %30 daha küçük

📡 Yönlü Yayılım Yüksek ön/arka oranı ile sinyal odaklaması

⚡ Düşük SWR Geniş frekans aralığında düşük SWR

🧲 50 Ohm Uyumlu Beslemesi kolay

🎒 Hafif ve Portatif Saha operasyonlarına uygun

🌬️ Düşük Rüzgar Direnci Açık yapısı ile rüzgardan az etkilenir

🛠️ Moxon Anten Nasıl Yapılır?

1️⃣ Frekans Belirleme ve Ölçü Hesaplama

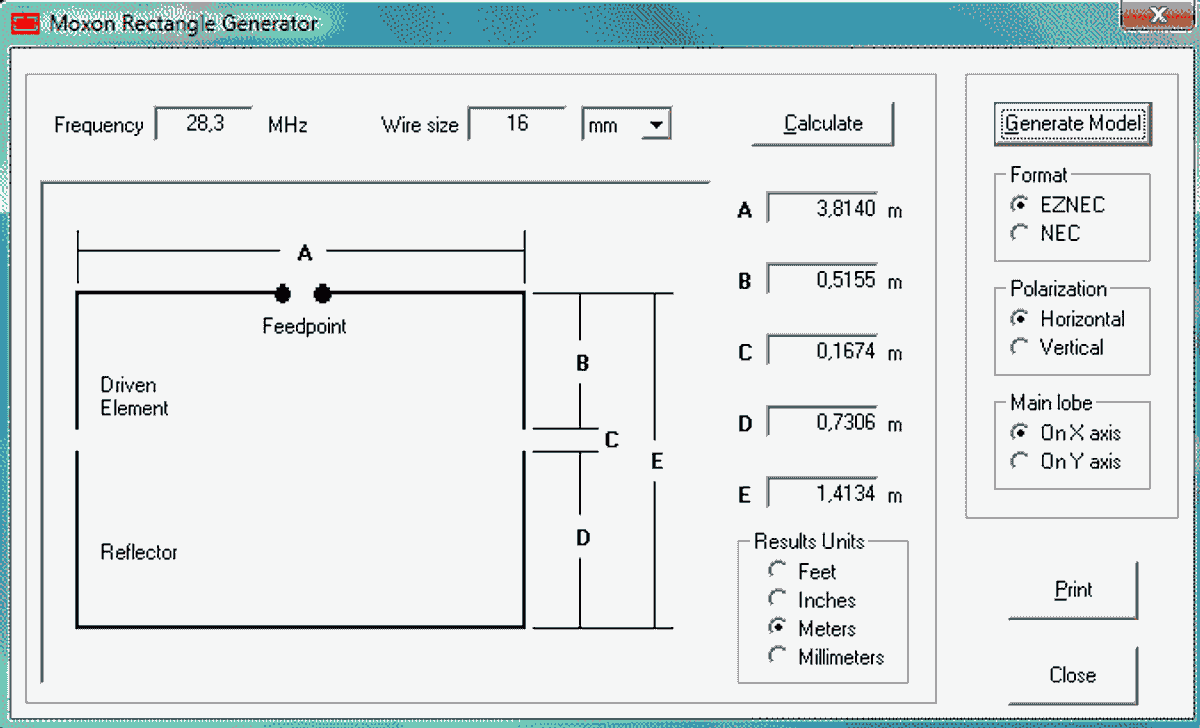

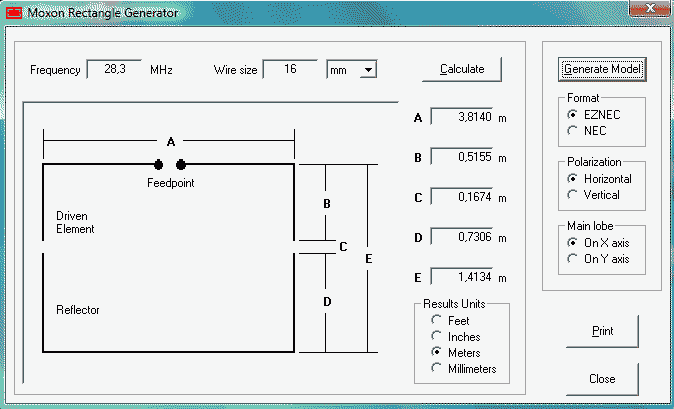

Kullanmak istediğiniz frekansa göre ölçüleri belirlemek için şu hesaplayıcıyı kullanabilirsiniz: 🔗 Moxon Anten Hesaplayıcı - DK7ZB

2️⃣ Malzeme Listesi

Alüminyum ya da bakır tel (elemanlar için)
PVC boru ya da plastik destek (izolatör)
RG-58 / RG-213 koaksiyel kablo
Lehim, vidalar, kelepçeler

3️⃣ Yapım Adımları

Elemanları belirtilen uzunlukta kesin.
Uçlarını izolatörler ile birleştirerek dikdörtgen formu elde edin.
Koaksiyel kablonun merkez ucu sürücü elemana bağlanır.
SWR metresi ile ölçüm yapın ve ince ayarlar ile optimize edin.

🔄 Çift Bantlı (Dual-Band) Moxon Anten

144 MHz ve 432 MHz gibi frekanslarda çalışmak istiyorsanız çift bantlı bir Moxon anten tasarımı yapabilirsiniz.

Duo-Band Tasarım Detayları:

Her bant için rezonans ölçüleri hesaplanmalı
İki eleman seti birbirinden yalıtılmalı
Trap ya da ayrı besleme hattı kullanılabilir

🔗 Ayrıntılı bilgi: Dual Band Moxon Anten - DK7ZB

🔚 Sonuç: Neden Moxon Anten?

Moxon antenler, sınırlı alanda yüksek performans isteyenler için ideal bir çözümdür. Kolay yapımı, uygun maliyeti ve etkili yönlü performansı sayesinde hem sabit istasyonlarda hem de taşınabilir uygulamalarda tercih edilmektedir. 🛠️ Anten üretmeyi düşünüyorsanız, Moxon anten size harika bir başlangıç noktası sunabilir. 📈 Doğru ölçüm, dikkatli montaj ve test ile yüksek verimli bir Moxon anten elde edebilirsiniz.
