📡 λ/4 Groundplane Anten: VHF ve UHF İçin Basit ve Etkili Çözüm

📌 Kısa Tanım

Çeyrek dalga boylu (λ/4) groundplane antenler, özellikle VHF (145 MHz) ve UHF (435 MHz) bantlarında çalışan amatör telsizciler için kolay yapımı, düşük maliyeti ve yüksek verimiyle öne çıkar.

1️⃣ Çeyrek Dalga Nedir?

Radyo frekanslarında kullanılan antenlerin boyları genellikle sinyalin dalga boyuna göre belirlenir. Bir sinyalin dalga boyu (λ), ışık hızının (yaklaşık 300.000.000 m/s) frekansa bölünmesiyle hesaplanır :

Burada :

λ: Dalga boyu (metre cinsinden) c: Işık hızı (300.000.000 m/s) f: Frekans (Hz)

Çeyrek dalga boyu (¼ λ), bu dalga boyunun dörtte biri uzunluğunda olan bir fiziksel anten boyudur. Anten, rezonansa girdiği frekansta maksimum verimle çalışır.

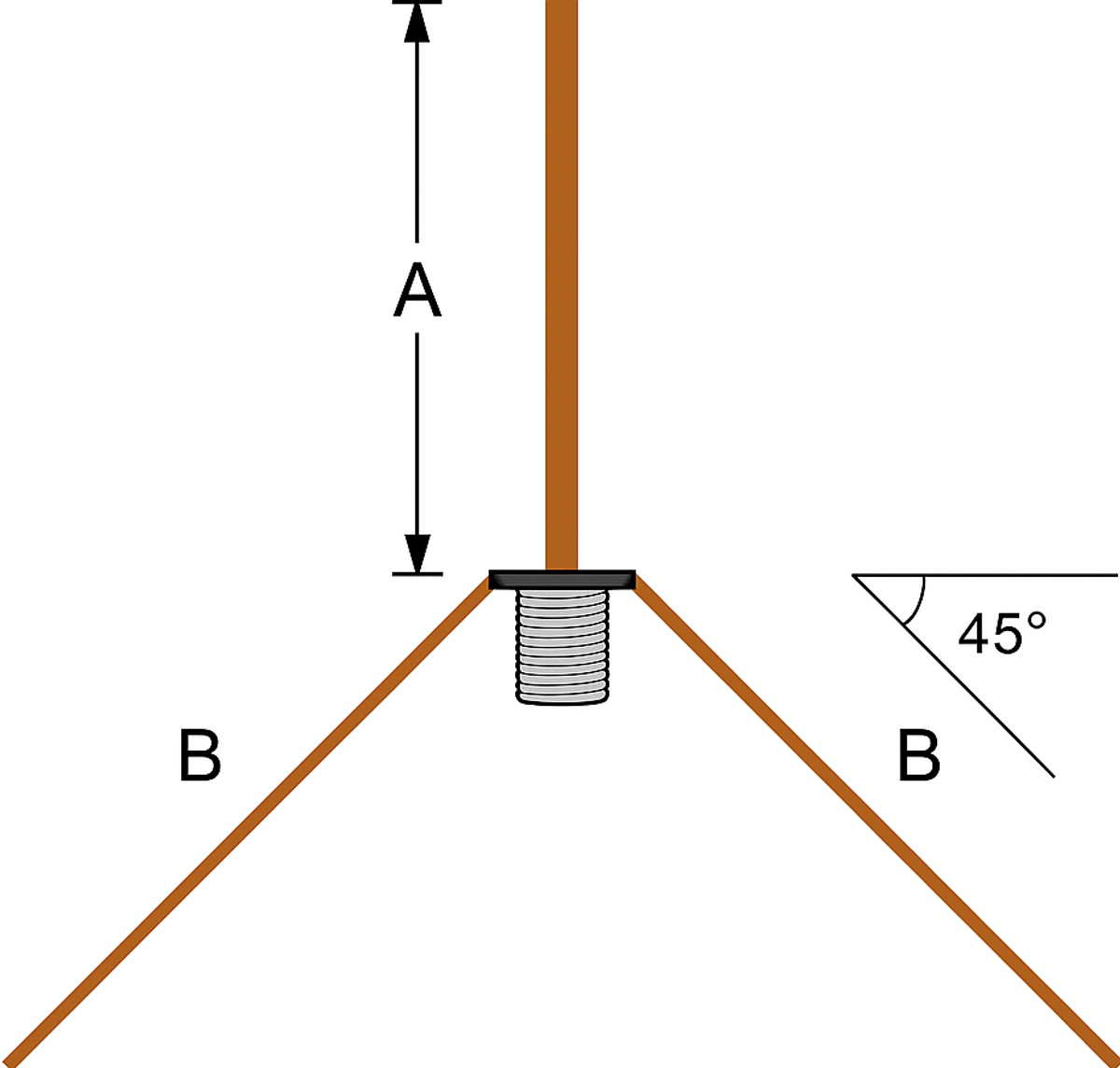

2️⃣ Anten Yapısı

• Radyatör (dikey): λ/4 uzunluğunda
• Radial teller: 3-4 adet, 45° eğik ve λ/4 uzunlukta
• Konnektör: SO-239 veya N-type önerilir
• Malzemeler: Bakır tel, lehim, basit montaj aparatı

📐 Ölçü Örnekleri:

Frekans Radyatör Radial Teller

145 MHz 49 cm 49 cm

435 MHz 16.3 cm 16.3 cm

GroundPlane Calculator kullanarak istediğiniz frekans aralığında anten tasarlayabilirsiniz.

3️⃣ Yayılan Desen ve Kazanç

• Azimuth (yatay düzlem): 360° çevresel yayılım
• Elevation (dikey düzlem): Yataya yakın lob
• Kazanç: Ortalama 2.1 dBi
• Verim: %80-90 civarı
• SWR: Düşük (1.2:1 gibi)

4️⃣ Kullanım Alanları

✔ Mobil anten (araçlarda) ✔ Röle erişimi ✔ Evde sabit kurulum ✔ Etkinliklerde (Field Day) ✔ Acil durum haberleşmesi

5️⃣ Sonuç ve Tavsiye

Evde yapımı oldukça kolay olan λ/4 groundplane antenler, ilk antenini yapmak isteyen amatörler için mükemmel bir başlangıç noktasıdır. Açık alanda ve doğru yükseklikle kullanıldığında performansı oldukça etkilidir. 🔧 Birkaç saat içinde, birkaç basit malzeme ile çalışır durumda bir antene sahip olabilirsiniz.
